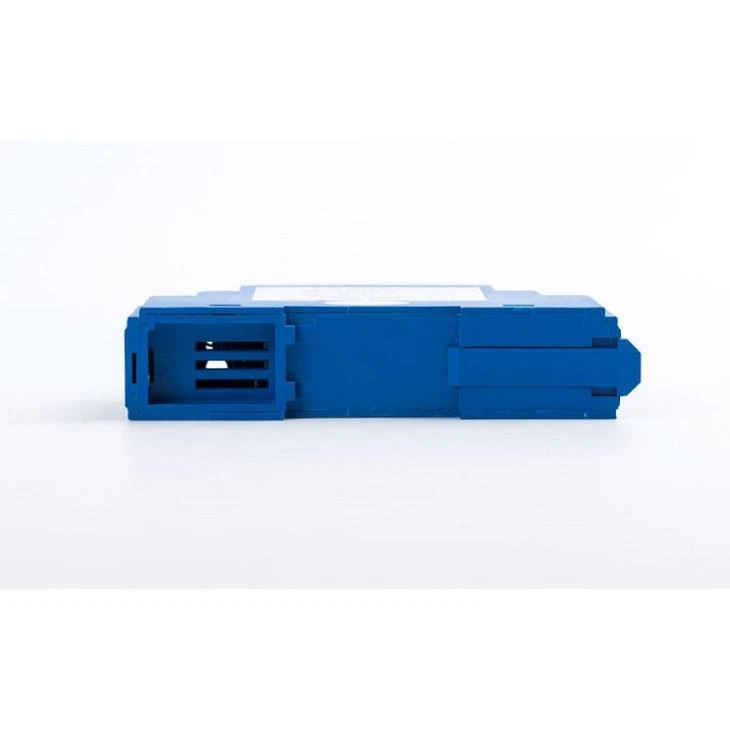

WBI344U01-S (DC strujni senzor 4–20 mA izlaz) pretvara DC ulaznu struju u DC izlazni signal nezavisan od opterećenja od 0(4)–20 mA.
Senzor istosmjerne struje 4–20 mA izlaz usvaja princip elektromagnetne izolacije za mjerenje-jednosmjerne struje u stvarnom vremenu iz električne mreže ili električnog kola.
Generirani magnetni tok koncentriran je u magnetnom kolu pomoću-kvalitetne magnetne jezgre. Hallov element je fiksiran u malom zračnom zazoru, gdje se magnetski fluks detektuje linearno. Holov izlazni napon iz senzora jednosmerne struje 4–20 mA se obrađuje namenskim krugom. Sekundarna strana zatim emituje odgovarajući signal u skladu sa talasnim oblikom primarne-strane, tačno odražavajući promjene u primarnoj struji.
Napomena:
Testiranje se mora obaviti pod sljedećim uslovima:
Pomoćna snaga: 24V ±5%, talasanje manje ili jednako 5 mV
Temperatura okoline: 25 stepeni ±5 stepeni
Relativna vlažnost: RH (45–75)%
Tačnost instrumenta izvora signala: 0,05
Prednosti:
Visoka preciznost
Visoka izolacija
Mala potrošnja energije
Nizak drift
Širok temperaturni raspon
Jaka sposobnost protiv -smetanja
Jaka operativna sposobnost
Širok raspon radne snage
Prijave:
Mjerenje struje
Automatsko praćenje i kontrola
Detekcija i modulacija električnog signala
Prikupljanje podataka
Popularni tagovi: Senzor istosmjerne struje 4 do 20mA izlaz, Kina, dobavljači, tvornica, cijena
| Stavka | Specifikacija |
|---|---|
| Input | DC 0–1mA …… 0–5A |
| Izlaz | DC (0)4–20mA |
| Preciznost | 0.2% |
| Ulazna impedansa (R) | Ri＝0,05V/Ix (Ix=izmjerena struja) |
| Linearni domet | 0–120% nominalnog ulaza |
| Vrijeme odgovora | 150ms |
| Over Load Capacity | 10 puta nominalnog unosa, u trajanju od 5 sekundi |
| Maksimalno opterećenje | 6–12V |
| Statička struja | 17mA |
| Auxiliary Power | +12VDC, +24VDC |
| Isolation Voltage | Veći ili jednak 2500VDC, u trajanju od 1 minute |
| Output Ripple | <10mV |
| Lebdenje po temperaturi | 200×10⁻⁶/ stepen |
| Temperatura okoline | -10 stepeni -+50 stepeni |
| Montaža | Montaža na DIN šinu 35 mm |
